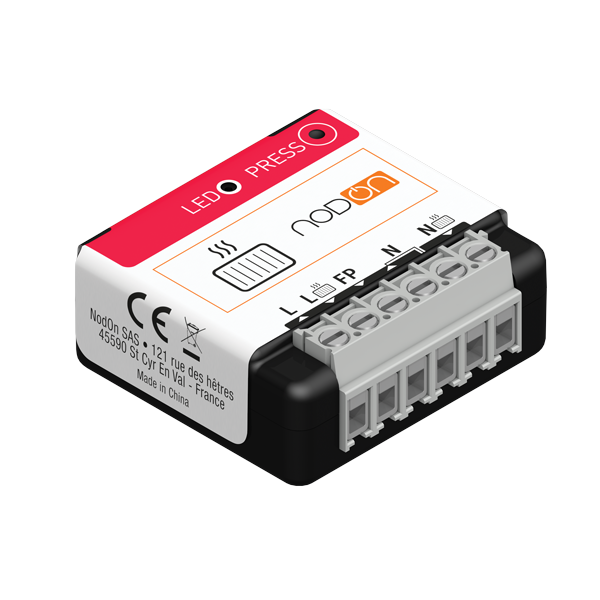

NodOn Zigbee Pilot Wire Heating Module
Marke: NodOn
46,90 €
Verfügbar und sofort lieferbar
Beschreibung
Das NodOn Zigbee Pilot Wire Heating Module (SIN‑4‑FP‑21) macht elektrische Heizkörper mit Pilotdraht vollständig smart. Es verbindet die Heizung mit einem Zigbee‑3.0‑basierten Smart‑Home‑System und ermöglicht automatisierte Temperaturregelung, energieeffiziente Szenarien und präzise Leistungsüberwachung. Die kompakte Bauform ermöglicht eine schnelle Installation hinter der Kabeldurchführung des Heizkörpers, ohne bauliche Maßnahmen.
Highlights
• Intelligente Steuerung von sechs Heizmodi: Comfort, Comfort -1°, Comfort -2°, Eco, Frostschutz, Stop
• Erfassung von Momentanleistung und kumulierter Energie zur Energieoptimierung
• Automatische Funktionen wie Abschaltung bei geöffnetem Fenster oder temperaturabhängige Steuerung nach Anwesenheit
• Kompatibel mit Zigbee 3.0 – interoperabel mit gängigen Smart‑Home‑Systemen
• Over‑the‑Air‑Updates für stetige Verbesserungen
• Einfache Installation hinter dem Heizkörper oder in der DIN‑Schiene
• Reichweite bis zu 40 Metern im Innenbereich
Technische Daten
• Stromversorgung: 230V AC ~ 50Hz
• Verbrauch: <1W
• Max. Heizleistung: 3680 W
• Funkprotokoll: Zigbee 3.0
• Frequenz: 2.4 GHz
• Maximale Sendeleistung: +10 dBm
• Reichweite: bis zu 40 m innen
• Betriebstemperatur:
- -20 bis 40 °C (freie Luft)
- -20 bis 35 °C (Unterputzdose)
- -20 bis 40 °C (NodOn DRB/BPS)
• Schutzart: IP20
• 6 Pilotdraht‑Befehle
• OTA‑updatefähig
Lieferumfang
• NodOn Zigbee Pilot Wire Heating Module SIN‑4‑FP‑21
• Hersteller‑Kurzanleitung
Produkteigenschaften
| Anschlusstyp: | Schraubanschluss |
|---|---|
| Anzahl pro Einheit: | 1 |
| Artikel Breite in cm: | 4,40 |
| Artikel Höhe in cm: | 4,00 |
| Artikel Tiefe in cm: | 1,50 |
| Artikelfarbe: | Schwarz |
| Artikelgewicht in Kg: | 0,027 |
| Einsatzbereich: | Innenraum |
| Funktechnologie: | Zigbee 3.0 |
| IP Schutzklasse: | IP20 |
| Sicherheitshinweise: | ACHTUNG: Arbeiten an Netzspannung dürfen nur von autorisiertem Fachpersonal gemäß den geltenden Installationsvorschriften durchgeführt werden. Vor der Montage ist die Stromversorgung abzuschalten und gegen Wiedereinschalten zu sichern., Dieses Gerät ist nur für den vorgesehenen Zweck zu verwenden. Eine falsche Handhabung kann zu schweren Verletzungen, Schäden und elektrischen Gefahren führen. Bitte lesen und beachten Sie alle Anweisungen in der Bedienungsanleitung., Gefahr durch Stromschlag bei unsachgemäßer Verwendung, Halten Sie das Gerät von Wasserquellen, Feuchtigkeit und extremen Temperaturen fern, um Kurzschlüsse oder Überhitzung zu vermeiden., Verwenden Sie das Gerät nicht, wenn es beschädigt ist, und ersetzen Sie beschädigte Kabel sofort. |
Produktsicherheit
Herstellerinformation
NodOn SAS; 121 rue des h�tres, 45590 St Cyr en Val, FR
Webseite: https://nodon.fr/
E-Mail: contact@nodon.fr
Verantwortliche Person (EU-Vertreter)
Entsorgungshinweis
Bitte entsorgen Sie das Produkt nicht im Hausmüll, sondern geben Sie es bei einer offiziellen Sammelstelle zur umweltgerechten Entsorgung ab.
Sicherheitshinweise
- ACHTUNG: Arbeiten an Netzspannung dürfen nur von autorisiertem Fachpersonal gemäß den geltenden Installationsvorschriften durchgeführt werden. Vor der Montage ist die Stromversorgung abzuschalten und gegen Wiedereinschalten zu sichern.
- Dieses Gerät ist nur für den vorgesehenen Zweck zu verwenden. Eine falsche Handhabung kann zu schweren Verletzungen, Schäden und elektrischen Gefahren führen. Bitte lesen und beachten Sie alle Anweisungen in der Bedienungsanleitung.
- Gefahr durch Stromschlag bei unsachgemäßer Verwendung
- Halten Sie das Gerät von Wasserquellen, Feuchtigkeit und extremen Temperaturen fern, um Kurzschlüsse oder Überhitzung zu vermeiden.
- Verwenden Sie das Gerät nicht, wenn es beschädigt ist, und ersetzen Sie beschädigte Kabel sofort.
